Technické parametre:
Výkon: 400 m3/h
Príkon: 108 W
Napájanie: 230V
Rozmery Š x V x H: 300 x 245 x 210 mm
Rýchlosť otáčok: 1300 ot./min
Priemery konektorov: 125 mm
Rozsah nastavenia: 0-90 °C
Hlučnosť: 42 dBA
-záruka: 2 roky
Turbína vybavená termostatom určeným na cirkuláciu horúceho vzduchu. Distribútor sa zapne, keď teplota vzduchu prúdiaceho cez zariadenie dosiahne nastavenú hodnotu, a vypne, keď je teplota nižšia ako nastavená hodnota. Turbína môže pracovať aj v nepretržitom režime. Umožňuje pohyb teplého vzduchu na veľké vzdialenosti systémom pravouhlých alebo kruhových potrubí. Vďaka vytvorenému tlaku je možné rozviesť teplý vzduch do viacerých miestností súčasne. Turbína je určená na nepretržitú prevádzku pri teplotách od +20 do +150 *C. Turbínu je možné pripojiť k automatickému regulátoru otáčok.
Určenie:
Ventilátor je možné použiť ako na privádzanie teplého vzduchu z krbu, tak aj v klimatizačnom systéme na odsávanie prebytočného teplého vzduchu z klimatizovanej miestnosti. Ventilátor môže bežať dlhú dobu bez prerušenia.
Bezpečnostné požiadavky:
Inštaláciu ventilátora musí vykonať licencovaný elektrikár v súlade s platnými požiadavkami. Servis a oprava ventilátora sa vykonáva až po odpojení od siete. Pred zapnutím ventilátora sa uistite, že nie je poškodené obežné koleso alebo plášť, ako aj cudzie predmety v prietokovej časti plášťa. Pri používaní ventilátora v systéme DGP nesmiete:
- inštalovať ventilátor na horľavý materiál,
- zakryť ventilátor,
- zabudovanie ventilátora do steny,
- umiestniť do dymovodu krbu.
Inštalácia a pripojenie ventilátora:
Po vybalení ventilátora skontrolujte:
- stav napájacích káblov (stav izolácie),
- stav plášťa ventilátora (preliačiny, deformácie, obežné koleso nesmie prísť do styku s plášťom).
Vyššie uvedené činnosti sa odporúčajú z dôvodu možného poškodenia počas prepravy. Ak uvedené poškodenie nie je odhalené, môžete začať inštalovať ventilátor na určené miesto. Povrch určený na inštaláciu ventilátora by mal byť dokonale rovný. Na absorbovanie vibrácií by mal byť ventilátor inštalovaný na podložke z minerálnej vlny. Nainštalujte systém vzduchového potrubia od ventilátora do miestností, ktoré budú vykurované. Používajte iba kovové izolované potrubia (potrubia alebo hliníkové izolované potrubia). Distribútor by mal mať prístup k vzduchu. Zariadenie nie je možné používať v prašných priestoroch, napr.
Odporúčané:
- na nasávací hrdlo nainštalujte vzduchový filter a spätný ventil (spätný ventil chráni ventilátor pred prehriatím pri vypnutom ventilátore)
- použiť izolované teplovzdušné rozvody.
- pripojte elektrickú inštaláciu s uzemnením.

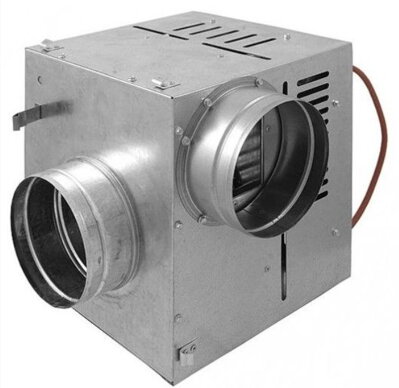

Konštrukcia ventilátora:
Ventilátor sa skladá z tela, vstupných a výstupných konektorov (vstupné a výstupné priemery by mali zodpovedať priemeru inštalovaného kábla), regulátora teploty (rozsah nastavenia teploty 0-90 * C) a skrinky na pripojenie ventilátora k jednotke -fázová sieť. Smer prúdenia vzduchu sa musí zhodovať so smerom označeným šípkou na kryte ventilátora. Ventilátor môže byť inštalovaný vo vzdialenosti nie menšej ako 1,5 m od zdroja tepla. K ventilátoru pripojte vzduchové kanály vhodného priemeru a upevnite ich pomocou sťahovacích pások.
Čistenie turbíny:
Na odstránenie nečistôt vo vnútri ventilátora:
- odpojiť ventilátor od elektrickej siete,
- počkajte, kým ventilátor vychladne na teplotu približne 25 C.
- odinštalujte ventilátor.
Odskrutkujte kryt ventilátora, aby ste mali voľný prístup k turbíne (ventilátoru). Všetky detaily utrite vlhkou handričkou namočenou v malom množstve čistiacej kvapaliny, ale zabráňte vniknutiu kvapaliny na elektromotor, termostat a elektrickú inštaláciu. Potom, keď sú všetky prvky suché, môžete znovu zložiť kryt, nainštalovať ventilátor na miesto určenia a pripojiť ho k elektrickej sieti.
